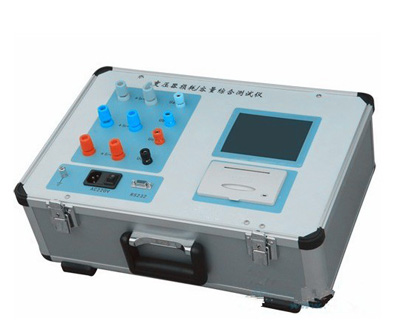

變壓器綜合參數測試儀

　　產品名稱：變壓器綜合參數測試儀

　　產品特性：

　　1、可測量變壓器的空載電流、空載損耗、短路電壓、短路(負載)損耗。

　　2、可進行諧波試驗，分析至31次諧波。

　　3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。

　　4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。

　　5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗;在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗(在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數)。

　　6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

　　7、320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

　　8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

　　9、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

　　10、面板式熱敏打印機，可現場快速打印試驗結果。

　　11、數據(試品設置、測量結果、測試時間等)具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。

　　12、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

　　產品技術指標：

　　◆ 三相電壓有效值：Uab、Ubc、Uca;

　　◆ 三相電壓交流平均值：Uab、Ubc、Uca;

　　◆ 三相電流有效值：Ia、Ib、Ic;

　　◆ 空載損耗及空載電流百分比：Po、Io%;

　　◆ 負載損耗、阻抗電壓百分比及短路阻抗：Pt、ekt、Zt;

　　◆ 任意指定溫度的負載損耗、阻抗電壓百分比及短路阻抗;

　　◆ 電壓波形中各次諧波分量的百分比;

　　◆ 電流波形中各次諧波分量的百分比;

　　產品技術參數：

　　◆ 產品型號：HL2002

　　◆ AC：500V/60A

　　◆ 電流測量范圍：0.5A～60A，測量精度0.2級

　　◆ 電壓測量范圍：10V～650V，測量精度0.2級

　　◆ 外加互感器可以拓寬儀器的測量范圍

　　◆ 頻率測量范圍：40～65Hz，測量精度0.2級

　　◆ 電源輸入：AC220V±10%
